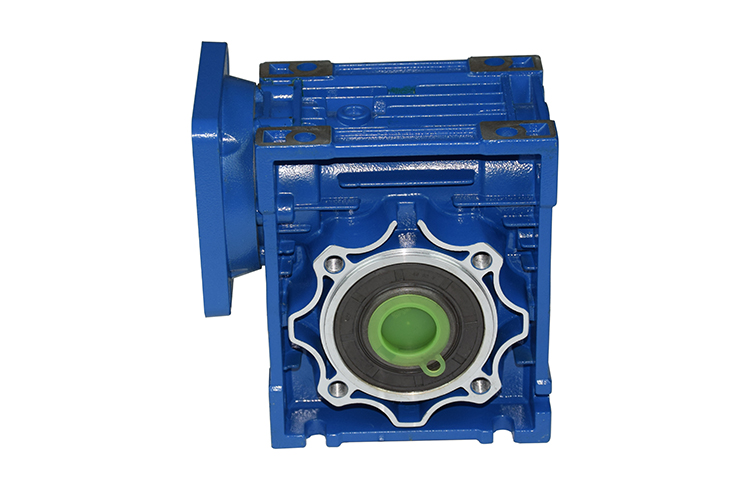

RV减速机原理及特点

来源: 时间:2020-04-30 14:15:29 浏览次数:

RV减速机具有传动效率高、工作平稳、噪声低、结构紧凑、重量轻、体积小、使用可靠、寿命长、减速比范围大等优点。轻量流线型设计、钢质本体、机型轻薄短小、体积比传统行星式减速器大幅缩小、

RV减速机是新兴起的一种减速机,它是在传统针摆行星减速机的基础上发展出来的,不仅克服了一般针摆减速机的缺点,RV减速机具有传动效率高、工作平稳、噪声低、结构紧凑、重量轻、体积小、使用可靠、寿命长、减速比范围大等优点。轻量流线型设计、钢质本体、机型轻薄短小、体积比传统行星式减速器大幅缩小、可节省安装空间。真圆齿形、齿腹大、抗压性强、不干涉不崩齿、可承受频繁正逆转和瞬间急停惯性冲击。双排结构、负载分散、机理平衡、圆形齿轮设计、磨损小、噪音和温升要比其他减速器低。线接触传动、摩擦系数小、效率高、出力扭矩大、惯量低、是一种精密的刚性传动,刚性传动轨迹也最接近理想工作曲线,这和部分原件使用滚动件的摆线式或和谐式传动设计有些许不同。由于双共轭工作曲线和挠性轴销输出装置的改良设计、本机高精度背隙可控制在弧秒范围。长效性油脂润滑、不需要保养、安装方向不受限。人力方式有筒夹紧式和键槽式供选用。

原理RV减速机的传动装置是由第一级渐开线圆柱齿行星减速机构和第二级摆线针轮行星减速机构两部分组成,为一封闭差动轮系如图2.2为其结构示意图。主动的太阳轮1与输入轴相连,如果渐开线中心轮1顺时针方向旋转,它将带动三个呈120°布置的行星轮2在绕中心轮轴心公转的同时还有逆时针方向自转,三个曲柄轴3与行星轮2相固连而同速转动,两片相位差180°的摆线轮4铰接在三个曲柄轴上,并与固定的针轮相,在其轴线绕针轮轴线公转的同时,还将反方向自转,即顺时针转动。输出机构(即行星架)6由装在其上的三对曲柄轴支撑轴承来推动,把摆线轮上的自转矢量以1:1的速比传递出来。

特点

(l)传动比范围大;

(2)扭转刚度大,输出机构即为两端支承的行星架,用行星架左端的刚性大圆盘输出,大圆盘与工作机构用螺栓联结,其扭转刚度远大于一般摆线针轮行星减速器的输出机构。在额定转矩下,弹性回差小;

(3)只要设计合理,制造装配精度保证,就可获得高精度和小间隙回差;

(4)传动效率高;

(5)传递同样转矩与功率时的体积小(或者说单位体积的承载能力小),RV减速器由于第一级用了三个行星轮,特别是第二级,摆线针轮为硬齿面多齿啮合,这本身就决定了它可以用小的体积传递大的转矩,又加上在结构设计中,让传动机构置于行星架的支承主轴承内,使轴向尺寸大大缩小,所有上述因素使传动总体积大为减小。
