永坤电机谈齿轮减速机当中的齿轮选用

来源: 时间:2019-12-30 17:37:27 次数:

永坤电机厂家生产齿轮减速机配齿轮电机,齿轮是组成齿轮减速电机的重要部件,所以优质的减速电机产品必不可缺少优质的齿轮,在这里小编特意和大家分享一些齿轮减速机当中的齿轮选用问题

永坤电机厂家生产齿轮减速机配齿轮电机,齿轮是组成齿轮减速电机的重要部件,所以优质的减速电机产品必不可缺少优质的齿轮,在这里小编特意和大家分享一些齿轮减速机当中的齿轮选用问题。

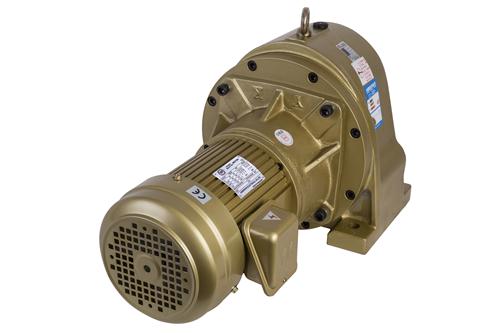

齿轮减速机电机

1)齿轮参数的选用

1.在满足弯曲疲劳强度的前提下,当中心距一定时,应选用较多的齿数,这样可以提高重合度,使传动平稳,减小噪声。在满足传动要求的前提下,应尽量使大小齿轮的齿数互质,以便分散和消除齿轮制造误差对传动的影响,也可以避免大小齿轮上某个齿周期性地相互啮合,从而使传动平稳,减小噪声。

2.采用较小压力角可以使运转噪声减小,综合考虑强度方面的影响,通常取标准值20。当结构允许时,应优先考虑采用斜齿轮,与直齿轮相比其振动和噪声都有很大程度的降低。一般要求螺旋角在 8~20之间选用。

3.在用户可以承受的经济能力下,设计时应尽可能提高齿轮的精度等级。高精度等级齿轮比低精度等级齿轮产生的噪声要小的多。为了降低齿轮减速机的噪声,在选用齿侧间隙时,若传动为脉动性转动,应选用较小的齿侧隙。若为较均、衡的负荷,应选用略大的齿侧隙。

2)齿轮结构的选用

1.在总体结构和设计规范允许的条件下,适当地增加齿宽。这样可以使齿轮的单位负荷减少,使齿轮的变形变小,从而降低传动噪声。

2.在设计齿轮时,应尽量避免采用实心结构,应设计成腹板式结构。在满足强度的情况下,应尽量减轻齿轮重量。这样可以使齿轮的固有频率降低,从而降低啮合的噪声。

3.箱体的优化设计能够减小噪声和振动。具体的降噪方法有:采用声学吸声材料,采用组合隔离的架座,增加箱体的刚性等。

主要的设计原则是保证齿轮减速机的箱体及其他支承零件的共振与回转速度、回转速度的倍数以及轮齿的啮合频率最少相差20%

4.轴承的选用"为了降低齿轮减速机的噪声,在一般设计时,应根据使用要求,合理地选用滚动轴承的类型、配合和游隙。在高速传动时,应采用比滚动轴承运转更平稳的流体润滑轴承。

2 、制造和工艺

1)齿轮的修正采用齿轮修缘能有效减小齿轮传动中的撞击。齿轮修缘包括齿顶修缘和齿根挖根以及齿向、齿廓的修缘,它们可以使凸起的齿面在啮入和啮出接触中平稳滑动,而不发生冲击,并补偿大小齿轮轴线较小的平行度,还可以改善在负载下因为轮齿变形而产生传动误差引起的噪声。

2)制造过程中齿轮误差、齿面表面粗糙度的控制重点控制制造过程中的齿形误差、齿距差、齿向误差及加工过程中齿面表面粗糙度,使加工中获得最好的齿轮综合质量,可以大大降低齿轮引起的噪声。

3)回转件的动不平衡" 回转体的不平衡应控制在小于6.6kg/(r/min)内。

(4)箱体中心距和轴承孔形位公差的控制"控制好箱体中心距和轴承孔形位公差,能降低齿轮啮合产生的躁声。


对齿轮减速机电机产品有使用需求的朋友,欢迎来电咨询永坤齿轮减速电机,全国通用电话400-0966-850
